Baumer/堡盟 SWIR(短波红外)相机 价格:

在线询价
详细内容 规格参数 产品包装

SWIR相机:见不可见

在红外光谱范围内具有高精度

3.带集成冷却管

  • 推荐用于不可见光

  • 配备Sony SenSWIR传感器,覆盖400-1700 nm波段的红

  • 带GigE Vision千兆网接口,易于集成

  • 带集成冷却管

  • 军民两用ECCN/AL分类编码:6A00

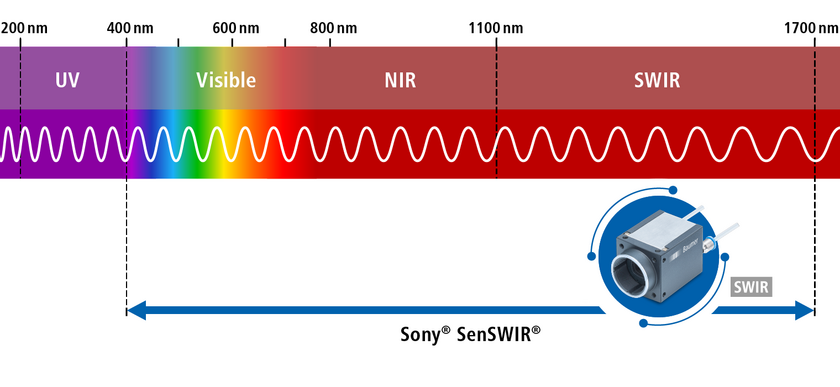

SWIR(短波红外)

SWIR技术

SWIR相机:见不可见 – SWIR技术

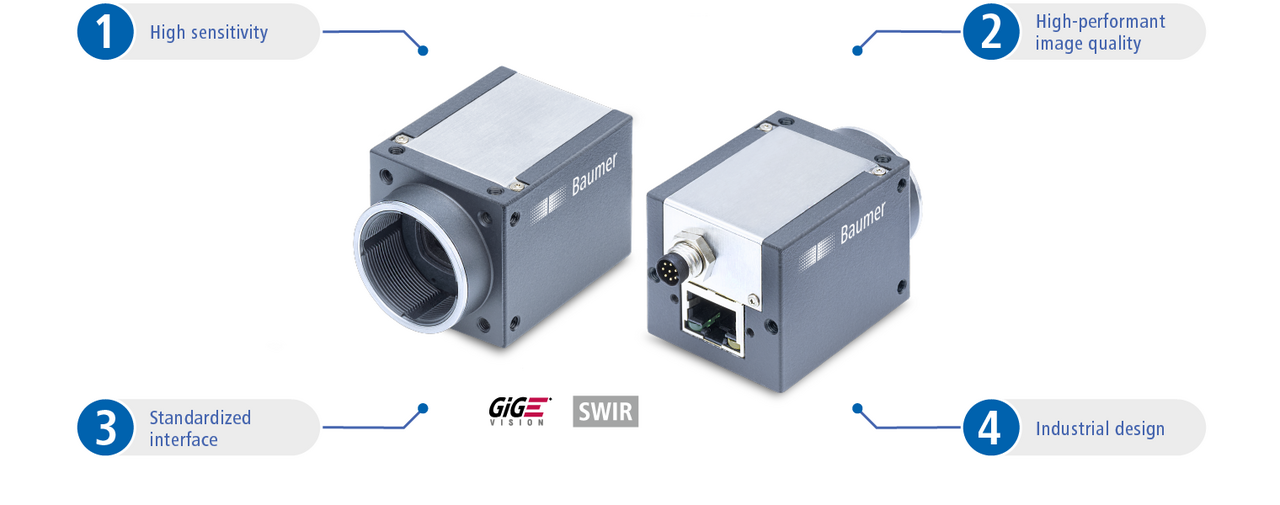

堡盟CX.XC系列SWIR工业相机是一款带GigE Vision千兆网接口的工业级短波红外相机。它集成高灵敏度Sony SenSWIR InGaAs传感器,图像采集范围覆盖400-1700 nm波段的可见光和不可见光。

因此,该相机为食品、半导体和制药等对精度要求较高的行业开启了全新的应用天地。


SWIR相机应用实例

可见光(左) | SWIR 1300 nm(右):

检测咖啡豆中是否有人眼几乎不可见的深色异物颗粒(小石子)
图片来源:索尼半导体解决方案集团

可见光(左) | SWIR 1,450 nm(右):

检测苹果等水果是否有人眼不可见的损伤
图片来源:索尼半导体解决方案集团

可见光(左) | SWIR 1,550 nm(右):

在晶圆生产的定位应用中检测人眼不可见的对位特征
图片来源:索尼半导体解决方案集团


应用领域
SWIR(短波红外)技术

食品工业

食品工业

示例:可靠检测和识别损伤(如由压力、腐烂造成的损伤),以提高质量检测效率

半导体行业

半导体行业

示例:穿过多层结构对晶圆进行高精度定位和检测

制药行业

制药行业

示例:检测和识别各种包装(如玻璃或塑料)中的杂质和物质


缺陷像素校正
堡盟如何在SWIR应用中尽可能避免缺陷像素

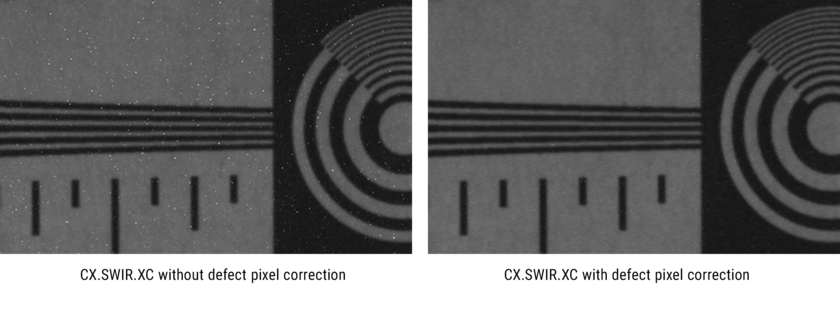

SWIR相机:见不可见 – 缺陷像素校正

由于技术原因,InGaAs传感器的缺陷像素明显多于CMOS硅传感器。

如上所示:未进行像素校正的图像(左图) | 进行了静态和动态缺陷像素校正的图像(左图)
(Sony IMX990图像采集波段:1350 nm,适用的环境温度:图像传感器的典型环境温度为35°C)

为什么要尽可能避免缺陷像素?
这样做对确保出色的图像质量和图像处理系统的稳定运行至关重要。

使用配备InGaAS传感器的相机时需要注意什么?
为了尽可能避免缺陷像素,图像传感器必须保持在低温状态。

堡盟的解决方案
CX.SWIR.XC相机不仅采用出众的工业级散热设计,还自带与传感器配套的静态和动态缺陷像素校正功能。它还带集成冷却管,以进一步降低图像传感器的温度。

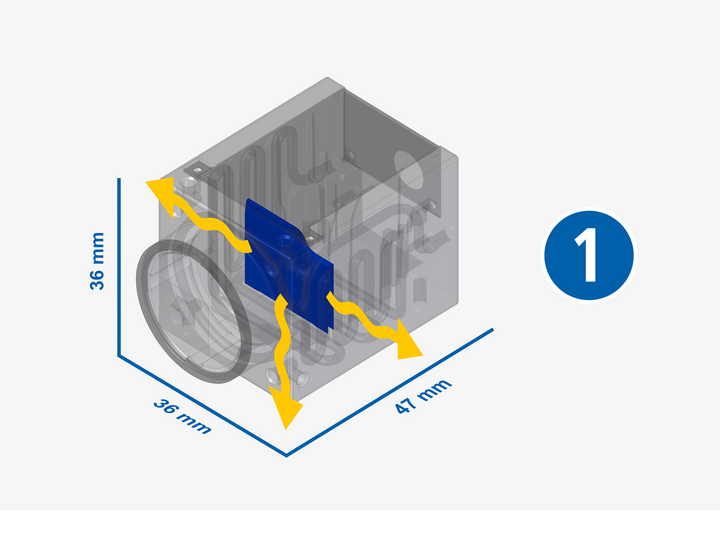

1.尽可能避免缺陷像素

1.尽可能避免缺陷像素


传感器的温度必须尽可能低,以显著减少缺陷像素并保持较小的暗电流。

  • 功耗非常低(12 V电压下为2.1 W)

  • 36 x 36 mm方形外壳

  • 外壳中内嵌专利散热片,确保有效散热

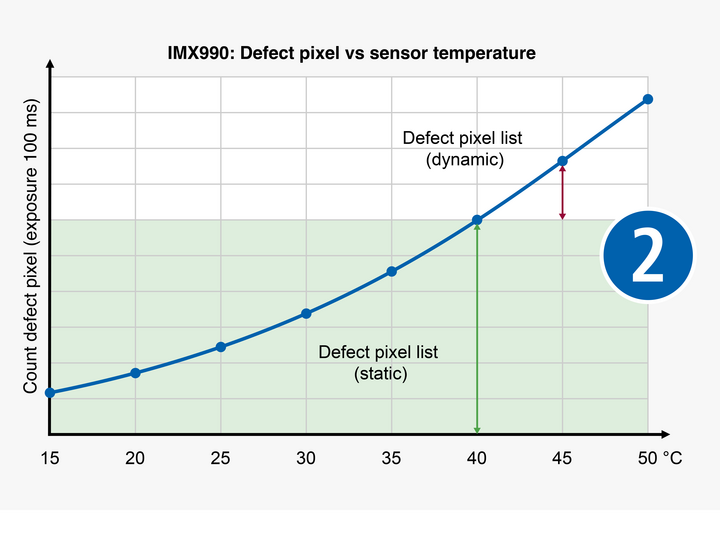

2.附带缺陷像素校正功能

2.附带缺陷像素校正功能


像素校正功能最好是集成在相机固件中。

  • 缺陷像素校正有静态和动态两种方式可选

    • 大多数缺陷像素可静态校正

    • 动态校正适用于不同设置或条件下出现的“缺陷像素”

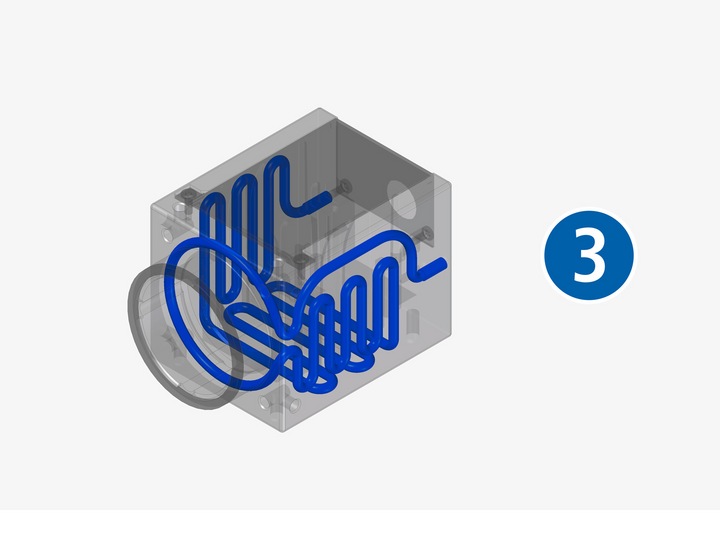

3.带集成冷却管


由于集成了冷却管,图像数据精度更高,测量周期时间更短。

  • 通过降低工作温度,可进一步减少缺陷像素

  • 防止热量进入光学元件

  • 大大降低像素漂移

  • 上电后即可快速进行高精度测量

  • 特别适合安装在狭窄空间
