明视场用近紫外区校正 物镜
M Plan Apo NUV /
M Plan Apo NUV HR
特点：无限远校正·明视场观察及激光加工用·长工作距离·平场复消色差规格·对近紫外区(波长355nm)到可见区(常用观察波长区)进行了校正设计。·NUV HR：高分辨力规格···分辨力提高约50％以上(与标准型相比)

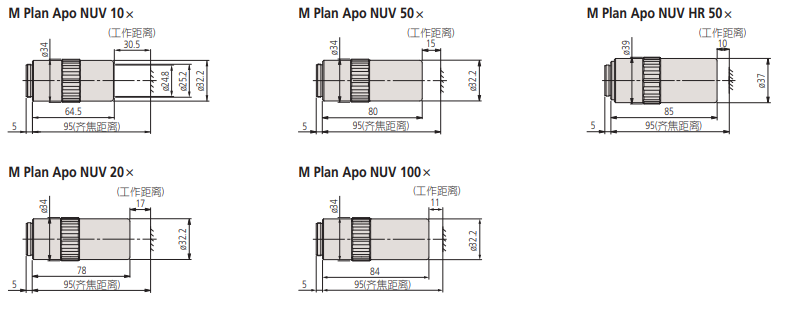

产品尺寸图：
产品参数：
| 品名 | 货号 | 数值孔径NA | 工作距离WD(mm) | 焦距 f(mm) | 分辨力 R(µm) | 物镜单体的焦深 ±D.F.(µm) | 实际视场(mm) | 质量（g） |
| ø24目镜 | 1/2型 相机 (纵×横) |
| M Plan Apo NUV M Plan Apo NUV 10× | 378-809-5 | 0.28 | 30.5 | 20 | 1 | 3.5 | 2.4 | 0.48×0.64 | 255 |
| M Plan Apo NUV 20× | 378-817-8 | 0.42 | 17.0 | 10 | 0.7 | 1.6 | 1.2 | 0.24×0.32 | 340 |
| M Plan Apo NUV 50× | 378-818-8 | 0.44 | 15.0 | 4 | 0.6 | 1.4 | 0.48 | 0.10×0.13 | 350 |
| M Plan Apo NUV 100× | 378-819-15 | 0.50 | 11.0 | 2 | 0.6 | 1.1 | 0.24 | 0.05×0.06 | 380 |
| M Plan Apo NUV HR M Plan Apo NUV HR 50× | 378-888-6 | 0.65 | 10.0 | 4 | 0.42 | 0.65 | 0.48 | 0.10×0.13 | 500 |
●上述规格栏中的分辨力和物镜单体焦深是根据基准波长(λ＝0.55µm)计算得出的值
明视场用液晶近紫外区校正 物镜
LCD Plan Apo NUV /
LCD Plan Apo NUV HR
特点：无限远校正·透过液晶玻璃的明视场观察及激光加工用·超长工作距离·平场复消色差规格·按液晶玻璃厚度为1.1mm或0.7mm进行了校正设计···适合透过玻璃的高倍率观察。※玻璃的厚度、材质(折射率)可按用户指定设计制作。

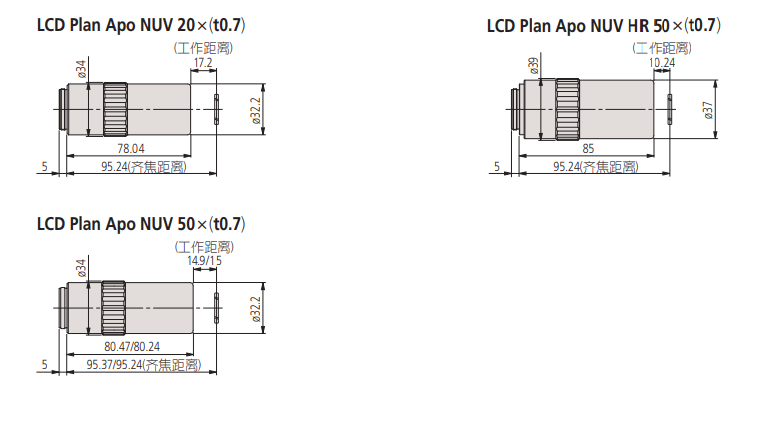

产品尺寸图：
产品参数：
| 品名 | 货号 | 数值孔径NA | 工作距离WD(mm)(空气换算) | 焦距 f(mm) | 分辨力 R(µm) | 物镜单体的焦深 ±D.F.(µm) | 实际视场(mm) | 质量（g） |
| ø24目镜 | 1/2型 相机 (纵×横) |
| LCD Plan Apo NUV LCD Plan Apo NUV 20×(t0.7) | 378-890-8 | 0.42 | 16.96 | 10 | 0.7 | 1.6 | 1.2 | 0.24×0.32 | 340 |
| LCD Plan Apo NUV 50×(t0.7) | 378-820-8 | 0.44 | 14.76 | 4 | 0.6 | 1.4 | 0.48 | 0.10×0.13 | 350 |
| LCD Plan Apo NUV HR LCD Plan Apo NUV HR 50×(t0.7) | 378-891-6 | 0.65 | 9.76 | 4 | 0.4 | 0.7 | 0.48 | 0.10×0.13 | 500 |
●上述规格栏中的分辨力和物镜单体焦深是根据基准波长(λ＝0.55µm)计算得出的值。
